توضیحات محصول

product-1580-670

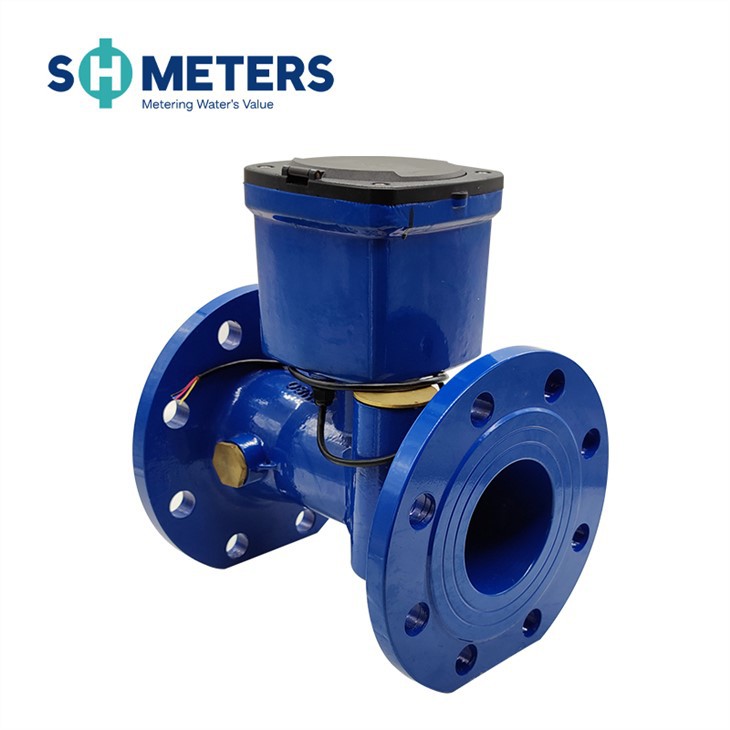

این یک ابزار اندازه گیری برای اندازه گیری، ثبت و نمایش مداوم حجم آب جاری در سنسور با استفاده از روش تفاضل زمانی اولتراسونیک است. لطفاً قبل از استفاده، این دفترچه راهنما را به دقت بخوانید تا از آن به بهترین نحو استفاده کنید و از ضررهای غیر ضروری جلوگیری کنید.

پارامتر فنی

قطر اسمی (mm)	50	65	80	100	125	150	200	250	300
حداکثر جریان Q4 (m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
جریان اسمی Q3 (m³/h)	25	40	63	100	160	250	400	630	1000
جریان انتقالی Q2 (m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
حداقل جریانQ1 (m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
شروع{0}جریان (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
حداکثر جریان	9999999.9
جریان معکوس	9999999.9
محدوده اندازه گیری	Q3/Q1، R250 (R400 قابل تنظیم)
کلاس دقت	کلاس B
کلاس کاهش فشار	کمتر یا مساوی 0.063 مگاپاسکال
فشار کاری	1.6 مگاپاسکال
کلاس دما	T30
محدوده دما	(5 تا 55) درجه
کلاس محیط زیست	سرپوشیده، کلاس B
کلاس الکترومغناطیسی	E1 (مسکونی، تجاری، صنعتی)
منبع تغذیه	داخلی-در باتری لیتیومی DC 3.6V
عمر باتری	＞ 10 سال
موقعیت نصب	هر زاویه ای
نمایش	LCD، 8 رقمی + کاراکترهای اضافی
کلاس حساسیت پروفیل جریان	U10/D5
رابط ارتباطی	RS485 Modbus/ خروجی پالس/GPRS/NB-IOT/Lorawan
کلاس حفاظتی	IP68
دمای نگهداری قابل تحمل	-20 تا 60 درجه
قدرت ساکن	10μA
مصرف برق عملیاتی	45μA

محتوای نمایش متر

P1: در آخرین رابط P1، ناحیه حسگر را بیش از 3S بپوشانید تا وارد P2 شوید و این عمل را برای ورود به P3,P4 تکرار کنید. -P1

P2: جریان تجمعی ماه تاریخی

-P2

P3:برای اشکال زدایی و تست داخلی معنایی ندارد.

P4: وضعیت تست

-P3

حالت	خیر	توضیحات نمایش
P1	1	جریان تجمعی
	2	دما
	3	اندازه
	4	نرخ جریان
	5	جریان تجمعی منفی
	6	جریان تجمعی خالص
	7	زمان کار
	8	وضعیت سنسور
	9	ولتاژ برق
P2	جریان تجمعی ماه تاریخی
P3	برای اشکال زدایی و تست داخلی هیچ معنایی ندارد
P4	1	جریان تجمعی
	2	ضریب
	3	نرخ جریان
	4	زمان کار
