توضیحات محصول

ultrasonic water meter description

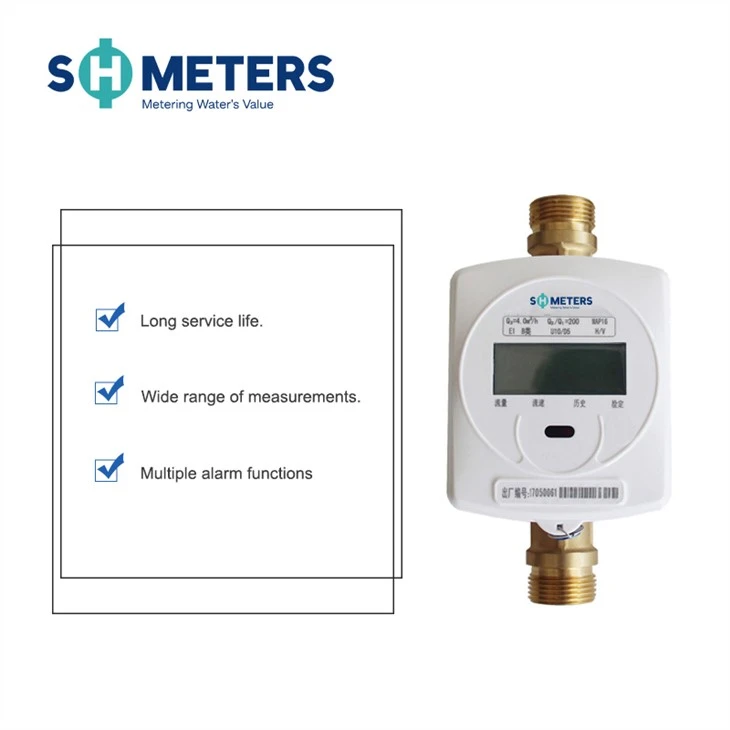

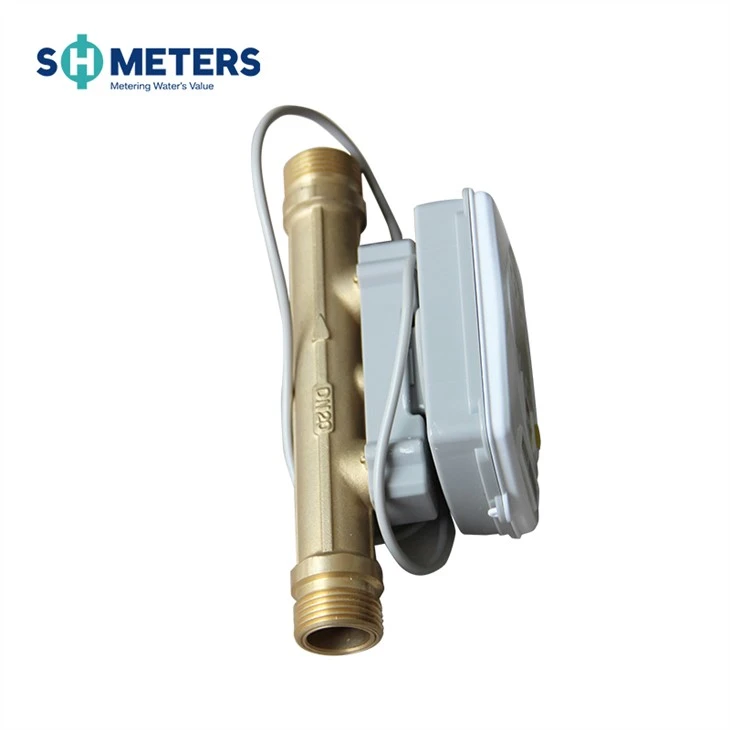

کنتور آب اولتراسونیک ما سال‌هاست که هیچ قطعه متحرکی ندارد، با دقت بالا. بدون اجزای متحرک در سنسور جریان، از سایش طولانی مدت قطعات مکانیکی که ممکن است منجر به اندازه‌گیری نادرست و خرابی کنتور شود، اجتناب کنید. چنین طراحی همچنین در برابر ناخالصی ها مقاوم است، بنابراین هیچ بازرسی و نگهداری رایگان-هزینه ندارد.

ترسیم ابعاد کلی

ultrasonic water meter outline dimension

قطر اسمی	طول L	طول L1	عرض B	بالا H	موضوع اتصال
میلی متر					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

اطلاعیه برای نصب

لوله ها را قبل از نصب بشویید تا از شن و سایر اجسام خارجی جلوگیری شود.
یک شیر و فیلتر قبل از کنتور آب نصب کنید.
برای جلوگیری از آسیب در حین نصب، قسمت الکتریکی را لمس نکنید یا سیم‌ها را نکشید.
هنگامی که کنتور آب به صورت افقی یا شیبدار نصب می شود، کاوشگر جریان اولتراسونیک روی لوله ها باید به صورت افقی قرار گیرد و در صورت نصب عمودی، مطمئن شوید که آب از پایین به بالا جریان دارد.
لطفاً توجه داشته باشید که جهت پیکان روی لوله باید با جهت جریان آب در هنگام نصب مطابقت داشته باشد.
واشر مشترک باید به درستی نصب شود تا از عدم تراز نادرست واشر آب مسدود شود و بر دقت کنتور آب تأثیر بگذارد.
کنتور آب نباید در مکانی نصب شود که ممکن است تحت تأثیر ارتعاشات مکانیکی قوی قرار گیرد. اطلاعیه های ویژه:

1. مطمئن شوید که قبل از کنتور آب یک -دریچه خاموش و یک فیلتر و بعد از آن برای تعمیر و نگهداری، یک شیر خاموش{2} دیگر نصب کنید. برای جلوگیری از جریان برگشتی باید یک شیر چک در جلو یا پشت کنتور آب نصب شود.

ultrasonic water meter installation 1

قبل از استفاده از این کنتور، لوله باید با آب پر شود، در غیر این صورت، منجر به اندازه‌گیری نادرست یا حتی غیر{0}}می‌شود.
هنگام نصب کنتور آب باید طول DN*10 در جلوی کنتور آب رزرو شود. یا باید طول DN*5 پشت کنتور آب رزرو شود.
کنتور آب باید نمایشگر را هر 4 ثانیه یکبار تازه کند و حداقل پس از بسته شدن دریچه هنگام آزمایش کنتور آب، کنتور آب (شامل مقدار شروع و مقدار پایانی) را 4 ثانیه بخواند، در غیر این صورت، نتایج آزمایش ممکن است تحت تأثیر قرار گیرد.
لطفاً مطمئن شوید که جریان متوسط در طول آزمایش و استفاده در محدوده جریان کنتور آب باشد، در غیر این صورت ممکن است به کنتور آب آسیب برساند.
در صورت بروز هرگونه نقص (مثلاً عدم موفقیت اندازه گیری و غیره) در حین استفاده، لطفاً بلافاصله با بخش مدیریت مربوطه تماس بگیرید و آن را به تنهایی تعمیر نکنید.
این محصول با مهر و موم ضد جداسازی یکبار مصرف طراحی شده است که فقط باید توسط پرسنل معین برداشته شود، یا در غیر این صورت، از خدمات پس از فروش رایگان حذف می شود.
