توضیحات محصول

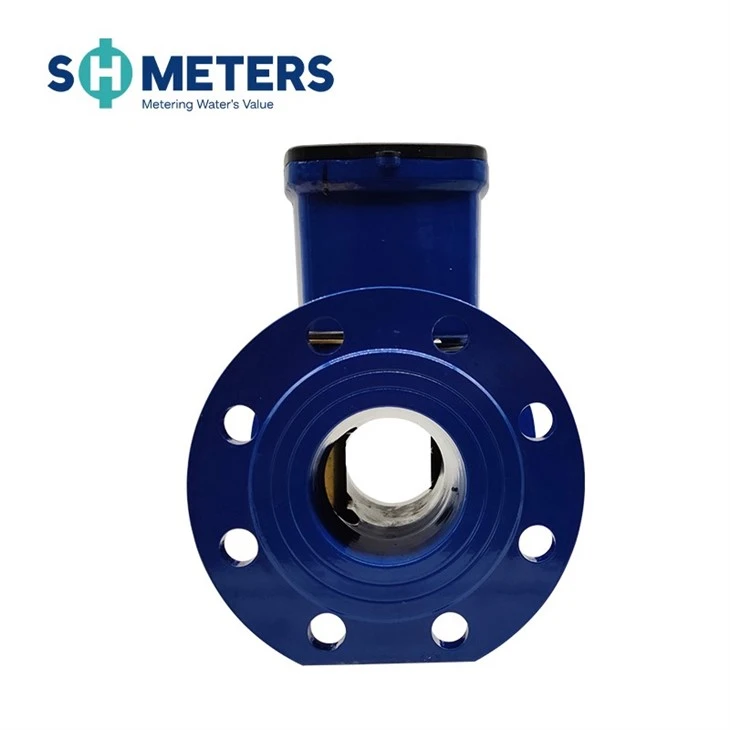

آب سنج اولتراسونیک یک ابزار اندازه گیری برای اندازه گیری، ثبت و نمایش مداوم حجم آب جاری در سنسور با استفاده از روش تفاضل زمانی اولتراسونیک است. لطفاً قبل از استفاده، این دفترچه راهنما را به دقت بخوانید تا از آن به بهترین نحو استفاده کنید و از ضررهای غیرضروری جلوگیری کنید.
ترسیم ابعاد کلی
|
قطر اسمی (mm) |
طول L |
عرض W | ارتفاع اچ | اتصال فلنج | ||
| قطر فلنج | قطر دایره پیچ | اندازه پیچ-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
اطلاعیه برای نصب
★ لوله ها را قبل از نصب بشویید تا از شن و سایر اشیاء خارجی جلوگیری شود.
★ یک شیر و فیلتر قبل از کنتور آب نصب کنید.
★ برای جلوگیری از آسیب در هنگام نصب، قسمت الکتریکی را لمس نکنید یا سیم ها را بکشید.
★ فضای کافی را برای نگهداری در حین نصب رزرو کنید.
★ هنگامی که کنتور آب به صورت افقی یا شیبدار نصب می شود، پروب جریان اولتراسونیک روی لوله ها قرار می گیرد.
به صورت افقی و هنگام نصب عمودی، مطمئن شوید که آب از پایین به بالا جریان دارد.
لطفا توجه داشته باشید که جهت پیکان روی لوله باید با جهت جریان آب در هنگام نصب مطابقت داشته باشد.
★ واشر مفصلی باید به درستی نصب شود تا از عدم تراز نادرست واشر آب جلوگیری شود و بر دقت کنتور آب تأثیر بگذارد.
★ کنتور آب نباید در مکانی نصب شود که ممکن است تحت تأثیر ارتعاشات مکانیکی قوی قرار گیرد.
اخطارهای ویژه: 1. حتماً قبل از کنتور آب یک شیر خاموش و فیلتر نصب کنید و بعد از آن برای تعمیر و نگهداری شیر دیگری توصیه می شود.
★ اگر کنتور آب اولتراسونیک از طریق فلنج نصب شده است، مطمئن شوید که موازی بودن فلنج کنتور آب و فلنج لوله بیش از 0.5٪ قطر بیرونی فلنج و کمتر از 2 میلی متر باشد، در غیر این صورت ممکن است منجر به آسیب دیدن کنتور آب می شود.
★ قبل از استفاده از این کنتور باید لوله را با آب پر کرد در غیر این صورت منجر به عدم دقت و یا حتی عدم اندازه گیری می شود.
★ هنگام نصب کنتور آب باید طول آن DN*10 جلوی کنتور آب رزرو شود. یا باید طول DN*5 پشت کنتور آب رزرو شود.
★ کنتور آب باید نمایشگر را هر 4 ثانیه تازه کند و کنتور آب (شامل مقدار شروع و پایان) را بخواند.
مقدار) 4 ثانیه حداقل پس از بسته شدن شیر هنگام آزمایش کنتور آب، در غیر این صورت ممکن است نتایج آزمایش تحت تأثیر قرار گیرد.
★ لطفاً مطمئن شوید که جریان متوسط در طول آزمایش و استفاده در محدوده دبی کنتور آب باشد، در غیر این صورت ممکن است منجر شود
در آسیب به کنتور آب؛
★ در صورت بروز هرگونه نقص (مثلاً عدم موفقیت اندازه گیری و غیره) در حین استفاده، لطفاً با بخش مدیریت مربوطه تماس بگیرید.
فوراً و خودتان آن را تعمیر نکنید.
★ محصول با مهر و موم ضد جداسازی یکبار مصرف طراحی شده است که فقط باید توسط پرسنل معین برداشته شود، یا
در غیر این صورت از خدمات پس از فروش رایگان حذف می شود.
