توضیحات محصول

product-1580-670

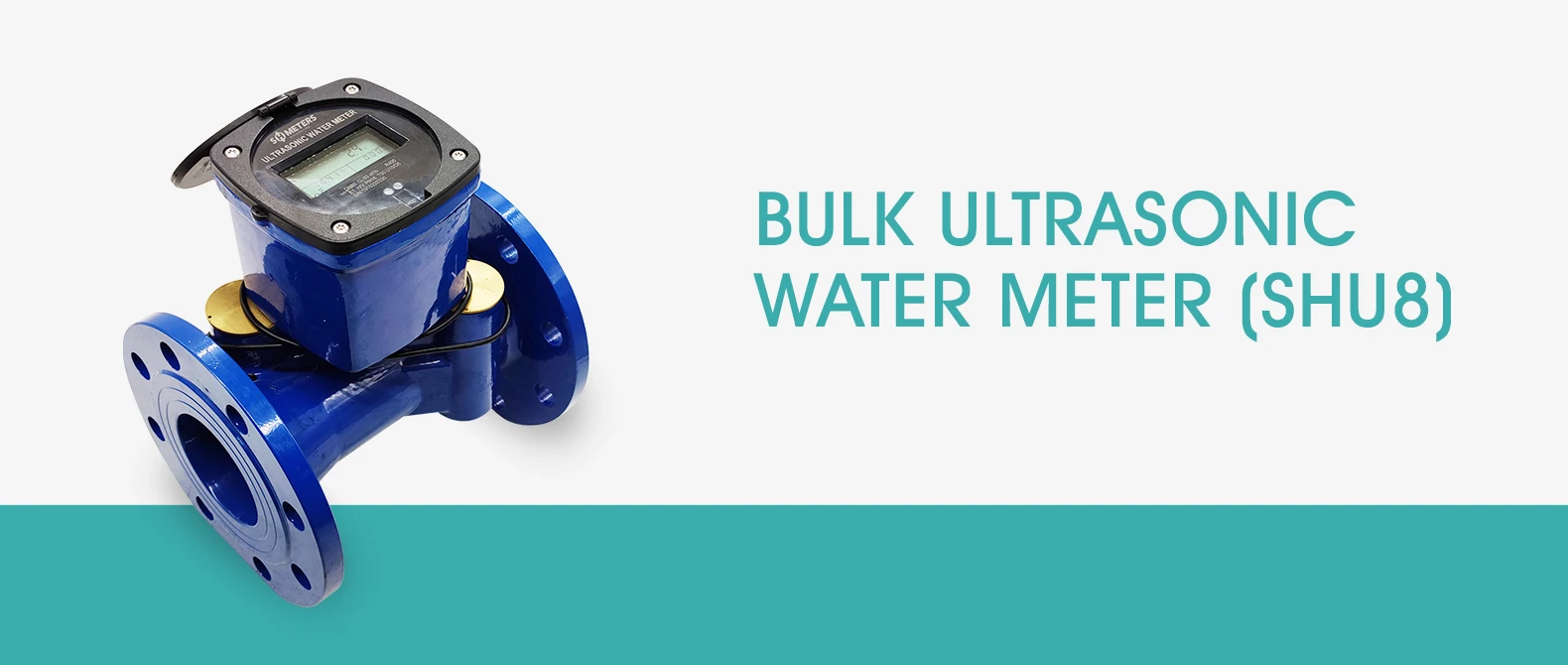

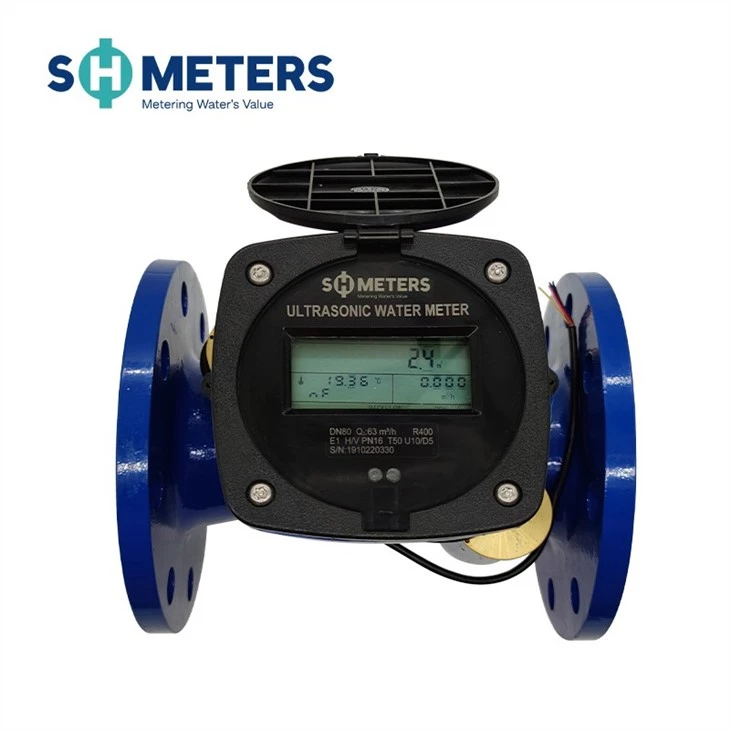

این یک ابزار اندازه گیری برای اندازه گیری، ثبت و نمایش مداوم حجم آب جاری در سنسور با استفاده از روش تفاضل زمانی اولتراسونیک است. لطفاً این دفترچه راهنما را قبل از استفاده به دقت بخوانید تا از آن به بهترین نحو استفاده کنید و از ضررهای غیرضروری جلوگیری کنید.

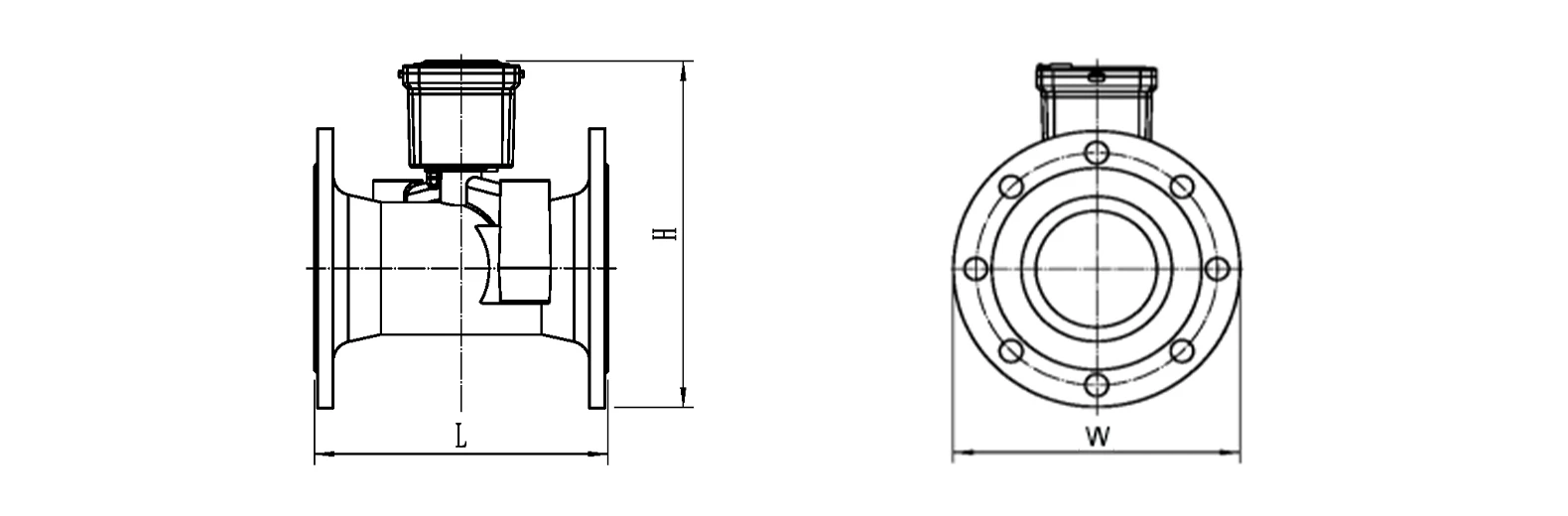

طراحی ابعاد طرح کلی

product-1580-520

قطر اسمی (mm)	طول L	عرض W	ارتفاع اچ	اتصال فلنج
قطر اسمی (mm)	طول L	عرض W	ارتفاع اچ	قطر فلنج	قطر دایره پیچ	اندازه پیچ-M
DN50	200	170	215	170	125	4-M16
DN65	200	185	220	185	145	4-M16
DN80	225	200	235	200	160	8-M16
DN100	250	200	255	220	180	8-M16
DN125	250	250	285	250	210	8-M16
DN150	300	285	335	285	240	8-M20
DN200	350	340	405	340	295	12-M20
DN250	450	405	470	405	355	12-M24
DN300	500	460	525	460	410	12-M24

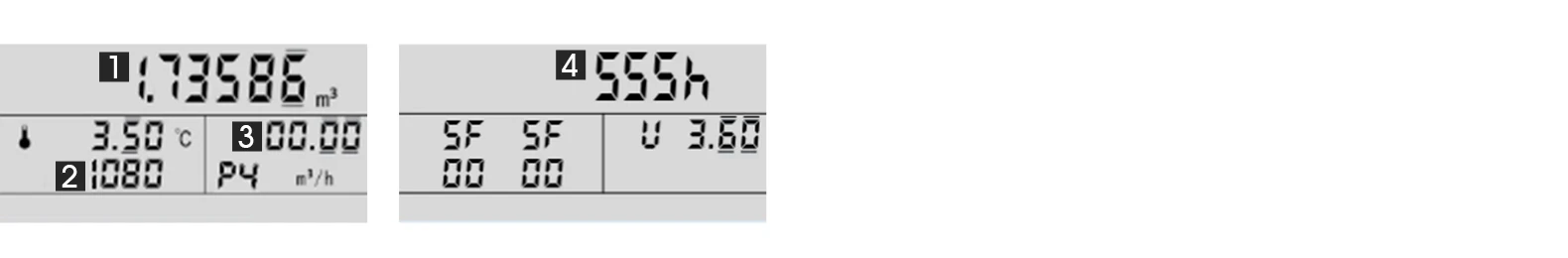

محتوای نمایش متر

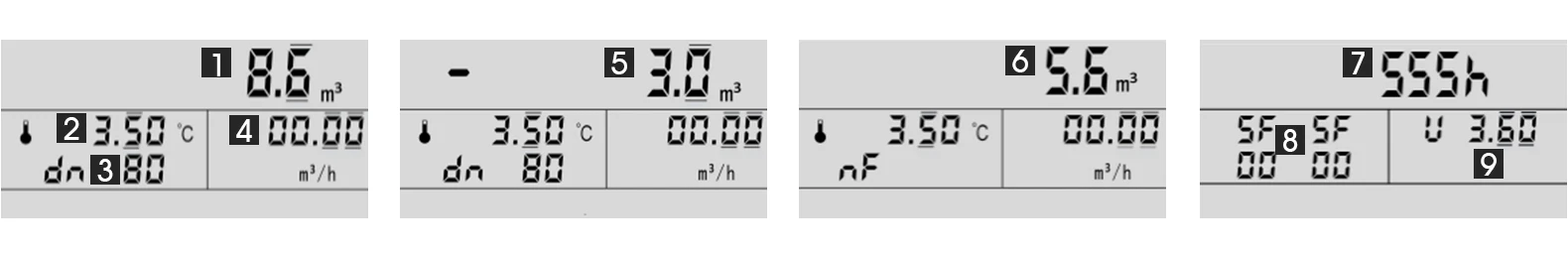

P1: در آخرین رابط P1، ناحیه حسگر را بیش از 3S بپوشانید تا وارد P2 شوید و این عمل را تکرار کنید تا وارد P3، P4 شوید.

-P1

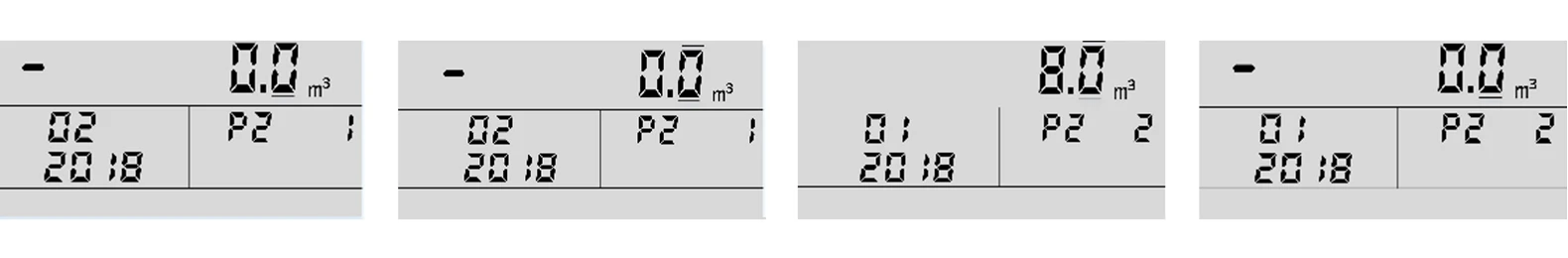

P2: جریان تجمعی ماه تاریخی

-P2

P3: برای اشکال زدایی و تست داخلی معنایی ندارد.

P4: وضعیت تست

-P3

حالت	خیر	توضیحات نمایشگر
P1	1	جریان تجمعی
	2	دما
	3	اندازه
	4	نرخ جریان
	5	جریان تجمعی منفی
	6	جریان تجمعی خالص
	7	زمان کار
	8	وضعیت سنسور
	9	ولتاژ برق
P2	جریان تجمعی ماه تاریخی
P3	برای اشکال زدایی و تست داخلی معنایی ندارد
P4	1	جریان تجمعی
	2	ضریب
	3	نرخ جریان
	4	زمان کار
