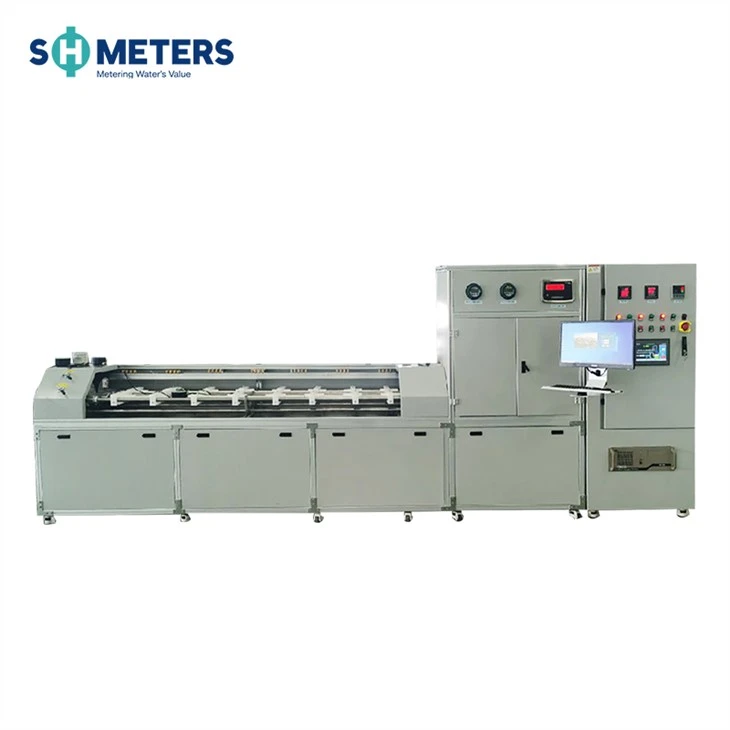

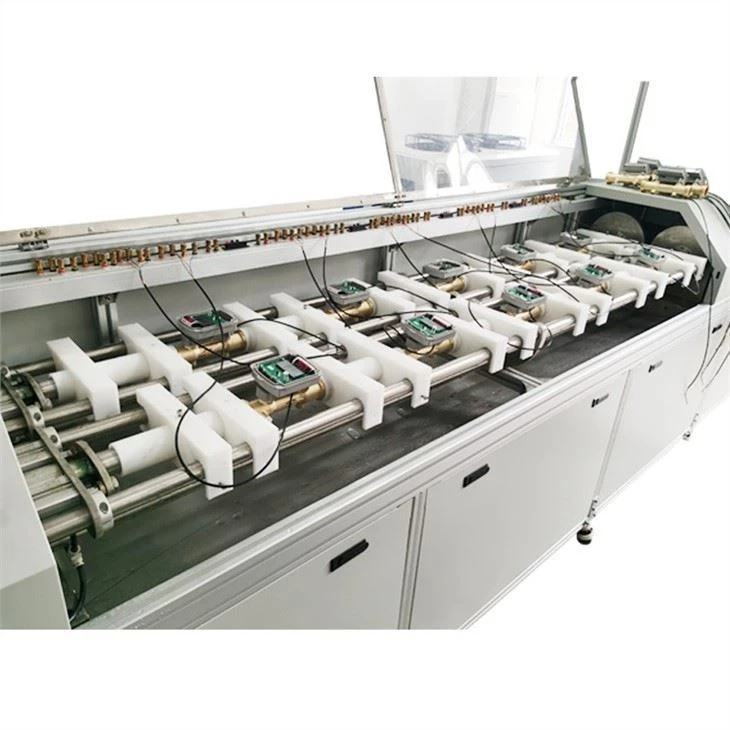

نیمکت تست کالیبراسیون جریان آب اولتراسونیک با حالت کاملاً اتوماتیک

نیمکت تست کالیبراسیون جریان آب اولتراسونیک با حالت کاملاً اتوماتیک

دستگاه تأیید آب پیستون

1. اطلاعات اساسی دستگاه

1.1 محدوده جریان دستگاه: (2-8000) l/h ؛

1.2 عدم اطمینان دستگاه: کمتر از یا مساوی با 0.2 ٪ (K=2)

1.3 محدوده فشار: {1} mpa ؛

1.4 دمای محیط: درجه 1}} درجه ؛

1.5 رطوبت نسبی: (45 ٪ -75 ٪) ؛

1.6 فشار اتمسفر: (86-106) kpa ؛

1.7 فشار کار:0- 1.6 mpa ؛

1.8 ولتاژ منبع تغذیه: 400 ولت 5 ٪ ، 50Hz ؛

1.9 فشار منبع هوا: (3.5-6) نوار ؛

قدرت تجهیزات 1.10: پمپ آب 1.8 کیلو وات ، پیستون 3kW ، گرم کردن 6 کیلو وات ؛

1.11 تعداد کنتورهای بازرسی: کنتورهای اولتراسونیک (DN15: 14 pcs ، DN20: 12 pc ، DN25: 10 pc) ؛

1.12 اندازه تجهیزات: طول ، عرض و ارتفاع (5800 میلی متر *1500 میلی متر *2500 میلی متر)

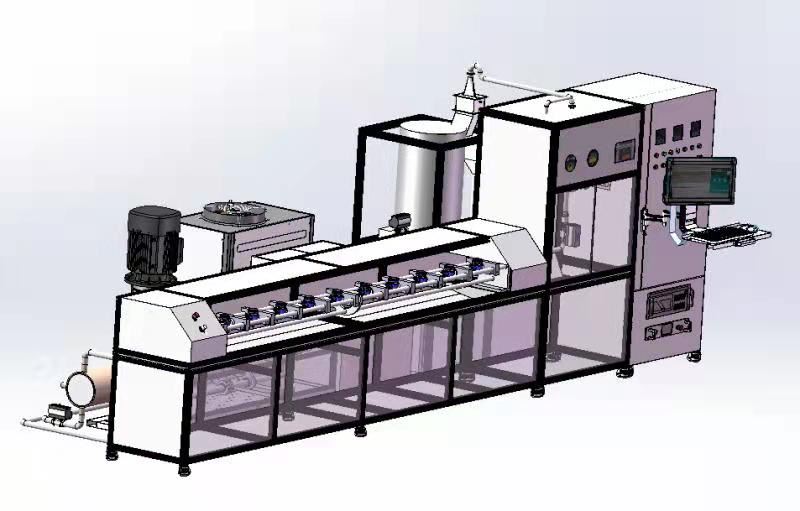

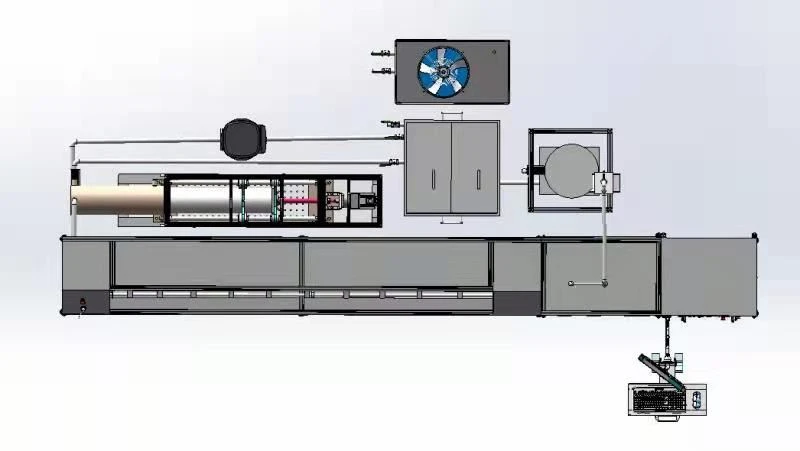

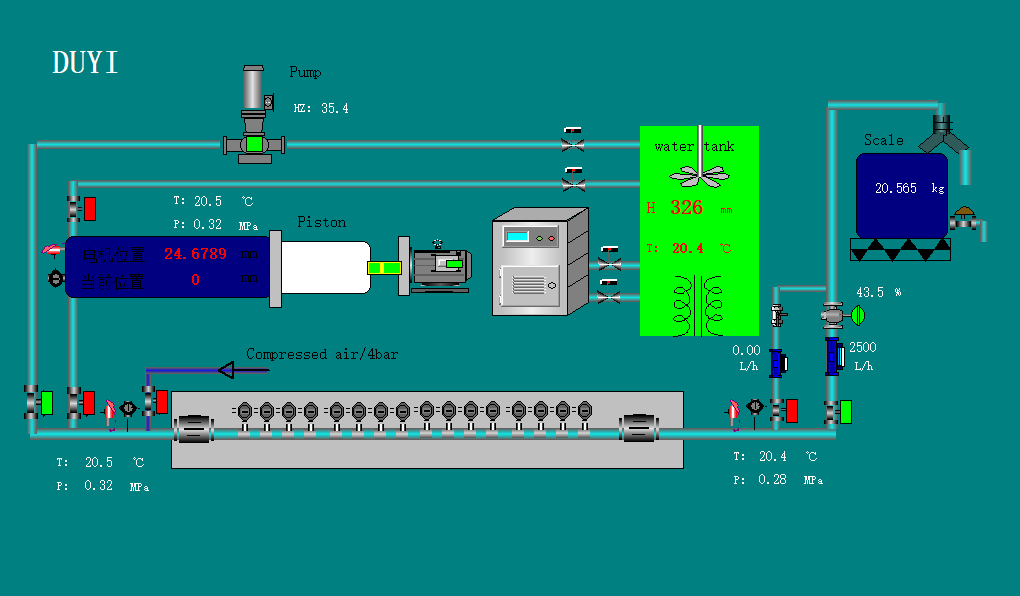

2. ترکیب دستگاه

این دستگاه از یک سیستم منبع آب ، یک سیستم پیستون ، یک خط لوله متر گیره ، یک دستگاه تنظیم جریان ، یک سیستم دستگاه استاندارد ، یک سیستم کنترل نرم افزار و یک سیستم دستیابی به داده تشکیل شده است.

2.1 سیستم منبع آب

پمپ آب یا پیستون: بالاترین سرعت جریان 8 متر در ساعت است ، با استفاده از کنترل مبدل فرکانس ، نرم افزار می تواند فرکانس های مختلفی را تنظیم کند

مخزن تثبیت کننده فشار کیسه هوا: برای تثبیت فشار سیستم خط لوله استفاده می شود . سرعت جریان Q3 و بالاتر از پمپ آب برای تأمین آب استفاده می کند . همچنین برای تشخیص حباب ها قبل از گرگرفتگی {3. استفاده می شود.

مخزن آب: 304 فولاد ضد زنگ ، کف مخزن آب مجهز به سنسور سطح مایع است ، سیستم نرم افزاری می تواند سطح فعلی مخزن آب را جمع آوری کند ، مجهز به دستگاه گرمایش برقی است و دقت کنترل دمای آب 1 درجه {2 {2 درجه است.

2.2 سیستم پیستون

جریان تجمعی استاندارد دستگاه پیستون محصول منطقه مقطع داخلی پیستون و جابجایی پیستون در دوره زمانی است . بنابراین ، اندازه گیری دقیق جابجایی پیستون یکی از عوامل اصلی برای کاهش عدم اطمینان دستگاه .} دما دما است. خروجی برای جبران خطای قطر سیلندر پیستون . به منظور بهبود دقت اندازه گیری جابجایی ، این دستگاه از یک خط حاکم توری برای اندازه گیری جابجایی پیستون استفاده می کند.}} سیگنال خروجی خطای توری یک سیگنال Quadratury AB}} 7 {} {7

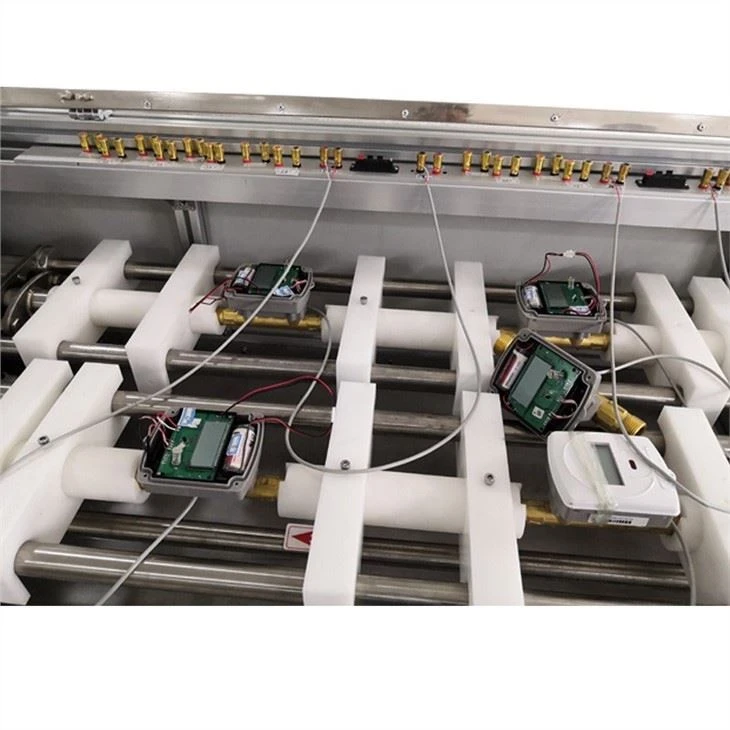

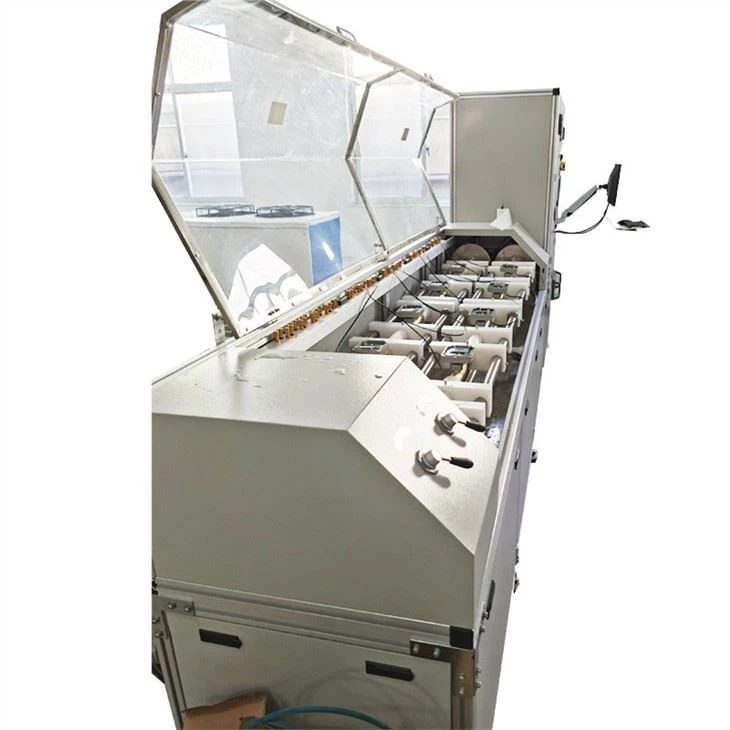

2.3 خط لوله متر گیره

خط لوله بازرسی متر از دستگاه بستن متر ، خط لوله ، شیر خاموش و غیره تشکیل شده است . دستگاه بستن برای متر آزمایش شده نیز به عنوان گیره متر نامیده می شود ، که می تواند فاصله را با توجه به طول متر تنظیم کند ، و می تواند مترهای مختلف را که به صورت آزادانه از آن استفاده می کند ، استفاده کند. leakage caused by damage to the sealing ring caused by excessive use time. The test pipeline is set to meet the clamping requirements of the tested meter. The clamp table of the device uses three optical axes as positioning points. The optical axis is mounted on a stainless steel fixed plate used for wire cutting. The coaxiality is خوب . بخش های لوله مستقیم جلو و عقب از مواد pom ساخته شده اند . ضریب انبساط حرارتی و انقباض بسیار کوچک است .} کشویی کنترل عددی را اتخاذ می کند.}}}} مرکز ماشینکاری در یک زمان پردازش می شود .}

2.4 کنترل تنظیم جریان:

این دستگاه به دو خط لوله جریان مجهز است و دو جریان الکترومغناطیسی به عنوان دستگاه های نشان دهنده .} زیر 250L استفاده می شود ، DN2 {5} 5 صفحه نمایش الکترومغناطیسی استفاده می شود ، و بالاتر از 250L ، DN25 نمایشگر الکترومغناطیسی از زیر استفاده می شود. جریان بالاتر از 500L . مجهز به یک شیر تنظیم کننده پنوماتیک. plc حالت کنترل PID را اتخاذ می کند {11} با توجه به بازخورد جریان الکترومغناطیسی ، باز کردن شیر تنظیم کننده پنوماتیک برای تنظیم جریان تنظیم کنترل می شود.

2.5 سیستم استاندارد

دستگاه استاندارد دستگاه ترکیبی از پیستون و مقیاس الکترونیکی را اتخاذ می کند {0 {0} دستگاه به طور پیش فرض از پیستون به عنوان دستگاه استاندارد استفاده می کند<=500l. the="" piston="" can="" provide="" accurate="" instantaneous="" flow.="" you="" also="" use="" a="" high-speed="" counter="" to="" collect="" displacement="" pulse="" of="" grating="" ruler="" achieve="" standard="" volume="" measurement.="" when="">500L ، دستگاه از مقیاس الکترونیکی 150 کیلوگرم/6000E به عنوان دستگاه استاندارد. استفاده می کند

2.6 سیستم کنترل نرم افزار

سیستم کنترل عمدتاً از رایانه های صنعتی تشکیل شده است ، زیمنس S 7-200} سیستم هوشمند ، موتور سروو ، حاکم گریت ، سنسورهای مختلف دما و فشار ، دریچه توپ پنوماتیک ، نرم افزار پلتفرم و غیره}}} رایانه صنعتی دارای عملکرد ضد مزاحمت قوی است ، که می تواند فرآیند تأیید را پایدار تر و قابل اعتماد تر کند. PLC و Servo Motors مارک های مشهور بین المللی را با دقت و قابلیت اطمینان بالا اتخاذ می کنند ، و نرم افزار کنترل و پردازش داده مطابق با مقررات مربوط به تأیید ملی. نوشته شده است

سنسورها به طور عمده شامل سنسور دما و سنسور فشار هستند که در ورودی و خروجی خط لوله قرار دارند و خروجی آب پیستون . آنها به ترتیب برای اندازه گیری دما و فشار مایع استفاده می شوند و سپس اطلاعات را به زمان {1 {1} MAME MAME ، همانطور که سطح کمتری دارد ، فشار کمتری هشدار می دهد. زنگ هشدار ، پیستون بیش از زنگ دما ، پیستون بیش از هشدار فشار ، هشدار محدود پیستون ، و غیره {{2}

در این دستگاه ، دامنه اندازه گیری دما سنسور دما ({0}}}) recation است ، و سطح دقت آن است. دامنه اندازه گیری فشار سنسور فشار ({1}}}) MPA است ، و سطح دقت کمتر از 0 {3} 5} 5 ٪ نیست.

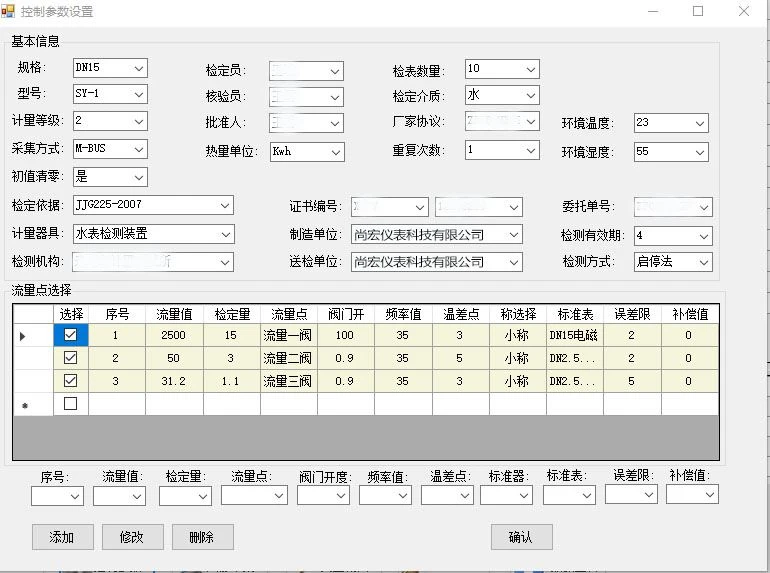

نرم افزار این دستگاه در Visual Studio C#نوشته شده است ، با استفاده از پایگاه داده Microsoft Access ، فرآیند تشخیص می تواند در پایگاه داده نوشته شود و کاربر می تواند فرآیند کنترل را با توجه به مجوزهای مختلف {{0} تغییر دهد

 پس از تشخیص ، داده های خطا در پایگاه داده ذخیره می شوند و کاربر می تواند در هر زمان از داده های خطای تشخیص پرس و جو کند .

این نرم افزار با PLC ، مقیاس الکترونیکی ، پیشخوان پر سرعت و غیره. از طریق درگاه سریال RS232 . ارتباط برقرار می کند.

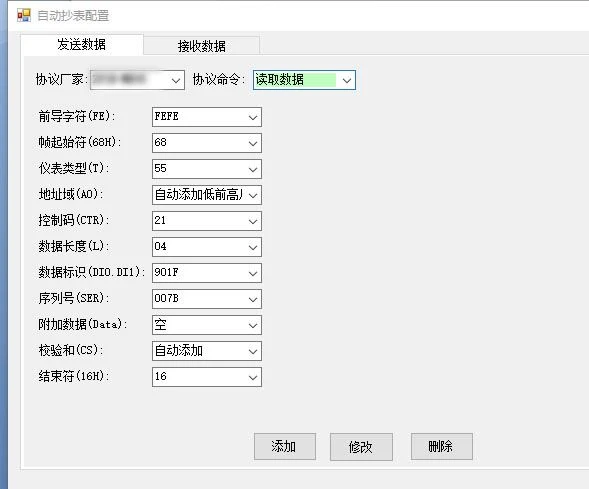

این نرم افزار با یک متر آب آزمایش شده از طریق یک درگاه سریال ارتباط برقرار می کند .} متر آب می تواند از مادون قرمز ، MBUS ، RS485 ، NFC و سایر سیگنال ها استفاده کند ، اما برای اتصال به یک رایانه صنعتی باید به یک رابط RS232 تبدیل شود. در پایگاه داده نوشته شده است ، و کاربر می تواند برخی از کدهای کنترل یا تعاریف پارامتر را تغییر دهد بدون تغییر قاب ساختار.

جدول انتخاب تنظیمات دستگاه3.
