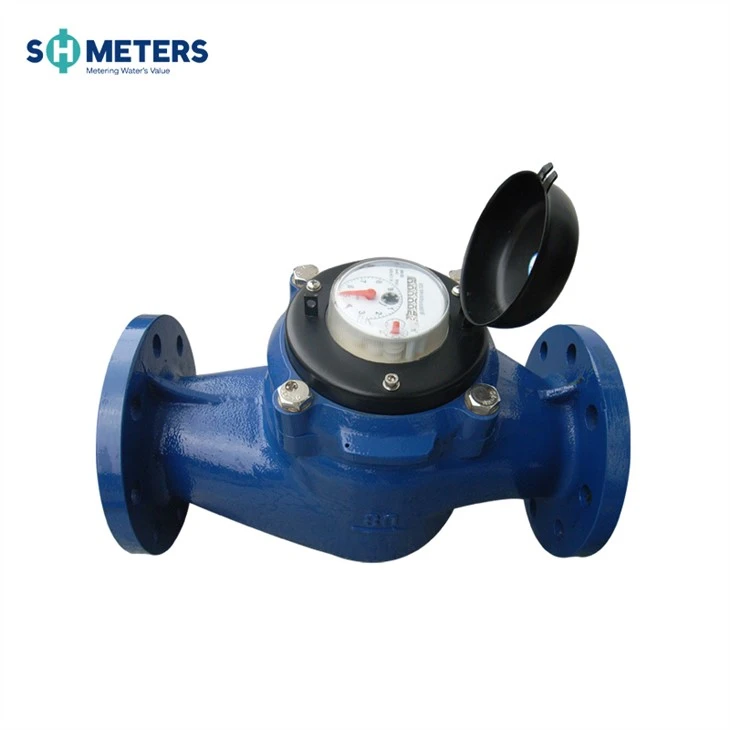

LXCLG(R)-50~200(mm)
کنتور آب سرد (گرم) عنصر متحرک عمودی
ویژگی های کنتور آب وولتمن پیچ عمودی
* کنتور آب عمودی است.
* درایو مغناطیسی، مقاومت انتقال کمتر.
* سپر مغناطیسی، حفاظت از میدان مغناطیسی خارجی.
* ساختار قابل جابجایی، تعمیر و نگهداری آسان.
*تخلیه شده و مهر و موم شده دیال ثبت و ارقام بزرگ، خواندن واضح، عمر کاری طولانی را تضمین می کند.
* مکانیسم اندازهگیری را میتوان از بدنه برای بررسی، نگهداری و جایگزینی جدا کرد، و بدن نیازی به جدا کردن'از خط لوله ندارد.
* قطعات قابل تعویض
* افت فشار کم
* می تواند به سوئیچ نی مجهز شود (ثبت نام می تواند't چرخش).
انطباق استاندارد
داده های فنی مطابق با استاندارد ISO 4064 کلاس C، R160 و R200 است.
ویژگی های اختیاری
· دقت: R=160/کلاس a
·سایز: DN50-DN200
· آب سرد / گرم
· گزینه سوئیچ نی
· استاندارد فلنج را می توان انتخاب کرد
· چرخش 360 درجه را می توان انتخاب کرد
· بدنه چدن، چدن داکتیل، فولاد ضد زنگ، GG25، GGG50، SS304، SS316 قابل انتخاب است.
· فشار کاری: PN16/25
· ارائه خروجی پالس / modbus rs485 / ریموت سیمی / تقسیم کننده پالس / نمایشگر خواندن پالس
شرایط کار
· دمای آب: 0.1℃~40℃ (0.1℃~90℃ برای کنتور آب گرم)
· فشار آب: ≤1Mpa (1.6MPa برای نیاز خاص)
ابعاد
| تایپ کنید | طول | ارتفاع | فلنج اتصال | ||
| میلی متر | قطر Otside D1 | قطر دایره پیچ | پیچ های اتصال (nM) | ||
| 50 | 280 | 280 | 165 | 125 | 4-M16 |
| 65 | 280 | 280 | 185 | 145 | 4-M16 |
| 80 | 370 | 300 | 200 | 160 | 8-M16 |
| 100 | 370 | 305 | 220 | 180 | 8-M16 |
| 150 | 500 | 500 | 285 | 240 | 8-M20 |
| 200 | 500 | 515 | 340 | 295 | 8-M20 |
توجه: ابعاد فلنج مطابق با استاندارد ISO7001-2:1988 است. استاندارد فلنج را می توان سفارشی کرد. سفارش محصولات با شرایط خاص
مشخصات تکنیک جریان
| تایپ کنید | جریان حداقل Q4 | جریان دائمی Q3 | Q3/Q1 | Q2/Q1 | جریان انتقالی Q2 | حداقل جریان Q1 | حداکثر ریدینگ | حداقل خواندن | |
| ثبت کامل شیشه ای | ثبت پلاستیک | ||||||||
| m³/h | m³/h | m³ | |||||||
| 50 | 50 | 40 | 160 | 1.6 | 0.4 | 0.25 | 999999 | 0.0005 | 0.0002 |
| 6.3 | 1.6 | ||||||||
| 80 | 78.8 | 63 | 160 | 1.6 | 0.64 | 0.4 | 999999 | 0.0005 | 0.0002 |
| 6.3 | 2.5 | ||||||||
| 100 | 125 | 100 | 160 | 1.6 | 1 | 0.63 | 999999 | 0.0005 | 0.0002 |
| 6.3 | 3.94 | ||||||||
| 150 | 313 | 250 | 160 | 1.6 | 2.56 | 1.6 | 999999 | 0.0005 | 0.0002 |
| 6.3 | 10 | ||||||||
| 200 | 500 | 400 | 160 | 1.6 | 4 | 2.5 | 999999 | 0.0005 | 0.0002 |
| 6.3 | 16 | ||||||||
شرح عملیات سیستم دو سوئیچ نی
لطفاً نمودار سیستم دو سوئیچ نی را در زیر مشاهده کنید، دو سوئیچ نی به ترتیب توسط آهنربای نصب شده به اشاره گر یا چرخ دنده در حین کار بر روی رجیستر، "روشن" یا "خاموش" عمل می کنند، اما هرگز "روشن" در در همان زمان، مگر اینکه آهنربای خروجی حمله کند.
دو سوئیچ نی دو "روشن" و دو "خاموش" در یک دور اشاره گر یا چرخ دنده به معنی یک خروجی سیگنال عمل می کنند، این اصل از از دست رفتن یا شمارش بیش از حد سیگنال خروجی به دلیل دویدن سوئیچ ها یا لرزش لوله جلوگیری می کند. قابلیت اطمینان خروجی سیگنال را تضمین می کند.
ضمانتنامه
کلیه کنتورها برای مدت یک (1) سال از تاریخ پذیرش در برابر نقص در کار و مصالح ضمانت خواهند داشت. کنتورها یا قطعات معیوب کشف شده در این مدت باید پس از بازگشت به SHMETERS بدون هزینه تعویض شوند.
