نوع جت چندگانه
کنتورهای آب گرم بدنه برنجی با شماره گیری خشک
کاربرد
اندازه گیری حجم آب سرد (گرم) عبوری از خط لوله. کنتور آب برای خانه، تجاری، شهرداری، خط لوله استفاده می شود.
امکانات
· درایو مغناطیسی، مقاومت انتقال کمتر.
· سپر مغناطیسی، برای حفاظت از میدان مغناطیسی خارجی.
· ثبت نام خشک مهر و موم شده تضمین طولانی مدت خواندن روشن.
· دستگاه تنظیم خارجی.
لوازم جانبی: 2 عدد کوپلینگ، 2 عدد مهره کوپلینگ و 2 عدد واشر.
·با دقت بالا
· برای استفاده افقی
· لوازم جانبی شامل صافی، پیستون چرخشی، ویجت اتصال، اتصالات اتصال
ویژگی های اختیاری
· ثبت نوع مهر و موم شده: نوع خشک. نوع نیمه خشک؛ نوع فوق العاده خشک
· دقت: R=80 ; 100; 125; 160؛ کلاس ب؛ کلاس ج.
· اندازه: 15 ~ 50 میلی متر.
· آب گرم
· شیر غیر برگشتی.
· گزینه سوئیچ نی.
· چندین طول و اتصال در صورت درخواست موجود است.
· نوع انتهای نخ: BSP / NPT.
· مواد: برنج، رابط برنجی، مواد برنجی
·Bفشار کاری rass: PN16 (16bar)
· ارائه خروجی پالس / modbus rs485 / از راه دور سیمی / تقسیم کننده پالس / نمایشگر خواندن پالس
حداکثر خطای مجاز
· در ناحیه پایین از qmin شامل تا اما بدون احتساب qt ± 5 درصد است.
·در ناحیه بالا از qt شامل تا و شامل qs ± 2 درصد است. ± 3 درصد برای کنتور آب گرم.
مطابقت با استانداردها
داده های فنی مطابق با استاندارد بین المللی ISO 4064 است.
شرایط کاری
·دمای آب:0.1 درجه ~90 درجه برای کنتور آب گرم.
· فشار آب: کمتر یا مساوی 1.6 مگاپاسکال (16 بار).

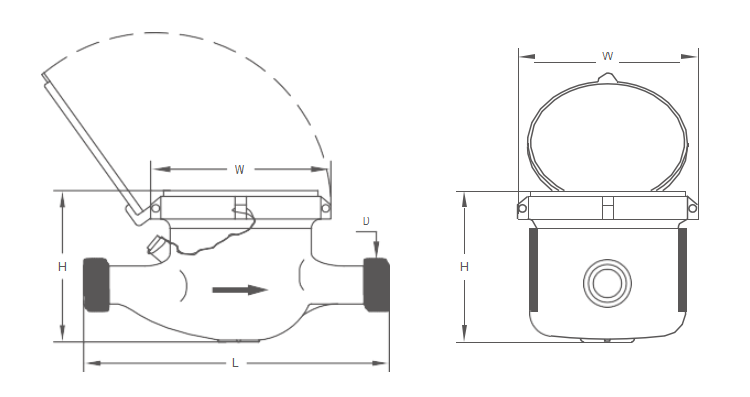

ابعاد و وزن کلی
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| اندازه (اینچ) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| طول (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| عرض (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| ارتفاع (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| موضوع اتصال D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | انتهای فلنج |
| وزن (کیلوگرم) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
داده های تکنیکی
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| اندازه (اینچ) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| حداکثر خواندن (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| حداقل خواندن (لیتر) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| حداکثر فشار (نوار) | 16 | 16 | 16 | 16 | 16 | 16 | |
| افت فشار | 63 | ||||||
| حداکثر دما | T=50/90 | ||||||
| گزینه خروجی پالس | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
ضمانتنامه
کلیه کنتورها از تاریخ پذیرش به مدت یک (1) سال در برابر نقص در کار و مصالح گارانتی خواهند شد. کنتورها یا قطعات معیوب کشف شده در این مدت باید پس از بازگشت به SHMETERS بدون هزینه تعویض شوند
